2025-03-20Débavurage, détartrage, meulage et polissage du carter de boîte de vitesses en aluminium moulé sous pression.
Les pièces moulées sous pression en alliage d'aluminium sont largement utilisées dans la production et la fabrication de pièces mécaniques dans les industries électroniques, automobile, aéronautique, navale, motrice, ménagère et autres. Elles présentent les avantages d'une apparence esthétique, d'un poids léger, d'une haute résistance et d'une résistance à la corrosion. Cependant, des Burrs, des barres de fusion et d'autres défauts se produisent souvent lors du processus de production, ce qui rend le processus de polissage de surface du produit particulièrement important. Dans ce cas, nous partagerons une technologie et une méthode de processus pour le débavurage, l'élimination des barres de fusion, le retrait de la calamine et le débavurage automatisés et efficients d'un carter de boîte de vitesses automobile, composant moulé sous pression en alliage d'aluminium. Ce processus de polissage convient également au polissage et au brunissage de surface d'autres pièces moulées sous pression en matériaux métalliques doux tels que le zinc, le magnésium et le cuivre.

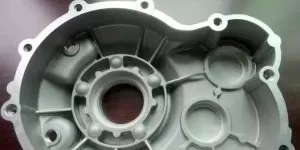

1、Carter de boîte de vitesses en aluminium moulé sous pression avant débavurage
Matériau : Alliage d'aluminium
Aspect : Burrs aux bords, calamine sur la surface
Forme : Forme irrégulière
Dimensions : 300260150 mm
Procédé avant polissage : Moulage sous pression haute
Procédé après polissage : Emballage du produit fini
2、Exigences en matière de polissage et de buffage :
Éliminer les Burrs et les barres de fusion, enlever la calamine.
La surface est lisse, exempte de Burrs ou de calamine.
3、Détails du processus de polissage du carter de boîte de vitesses en aluminium moulé sous pression :
Équipement :
Machine de finition par meulage vibratoire --------- Machine de finition par meulage vibratoire --------- Machine de séchage vibratoire
Amplitude et vitesse :Haute vitesse——Haute vitesse——Haute vitesse
Matériaux d'abrasion :
Pierre abrasive en résine conique ----- Pierre abrasive en porcelaine à haute teneur en aluminium cylindrique oblique ----- Abrasif à base de grains de maïs
Rapport abrasif-élément à usiner :4:1——6:1——8:1
Agents d'abrasion : Liquide d'abrasion ------------------- Agent de nettoyage ------------------- Aucun
Eau :Quantité appropriée, niveau de liquide ne dépasse pas l'abrasif——Quantité appropriée, niveau de liquide ne dépasse pas l'abrasif——Aucune
Temps de traitement : 60 minutes ------------------ 15 minutes ------------------ 15 minutes
Remarques : Tri automatique et retrait, rinçage à l'eau propre ------ Tri automatique et retrait, rinçage à l'eau propre ------ Séchage par absorption vibrationnelle
4、L'effet du meulage et du débavurage du carter de boîte de vitesses en aluminium moulé sous pression
5.Notes complémentaires
Le carter de boîte de vitesses est produit par moulage sous pression haute d'alliage d'aluminium. Le produit présente une précision élevée et une surface lisse, mais les bords des rebords et des trous peuvent générer des Burrs et des barres de fusion qui nécessitent un polissage et un affûtage. Par conséquent, un processus de meulage combinant le meulage grossier et le nettoyage est adopté. Le meulage grossier utilise une machine de polissage par meulage vibratoire, et une pierre abrasive en résine conique avec une force de coupe moyenne pour le meulage grossier. L'angle vif de la pierre abrasive peut pénétrer dans les rainures, coins et parois intérieures pour atteindre l'effet d'élimination des Burrs et des barres de fusion.
Pour le nettoyage, une machine de polissage par meulage vibratoire est utilisée. L'abrasif utilise un matériau de meulage précis sans force de coupe, un abrasif en porcelaine à haute teneur en aluminium cylindrique oblique. L'abrasif a une grande densité et a un effet de polissage et d'éclat, ce qui peut réduire davantage la rugosité de surface.
Afin d'améliorer la performance anti-rouille du produit après lavage, un sécheur vibrant est utilisé après polissage, et un abrasif à base de grains de maïs est utilisé pour absorber l'humidité et sécher l'humidité des surfaces intérieures et extérieures.
Sommaire final
Dans ce cas, nous avons démontré le processus automatisé de débavurage, d'élimination des barres de fusion, de retrait de la calamine et de polissage de surface d'une pièce détachée de carter de boîte de vitesses en aluminium moulé sous pression précis, utilisée dans l'industrie des pièces automobiles.
